Técnicos de mantenimiento y de operaciones de sistemas de media y alta tensión.

• Exposición dialogada con presentación PowerPoint.
• Análisis de casos reales.
• Realización de ejercicios individuales.
• Debate entre los participantes.

Fue realizado en abril 2024 para veintitres personas de las empresas Nexo Energía, AES, EQA y PCR Energy quienes calificaron al curso con un promedio casi «Excelente» (4,2 de 5) y comentarios como «Muy didáctico» y «Muy util la experiencia en campo de los instructores». Además fue realizado ) en 2022 para 37 técnicos de TRANSBA con muy buenos resultados.

Humberto Fernández – Instructor y coordinador del equipo de instructores para este curso.

Experiencia

• TRANSBA S.A (1993-2014)
  – Responsable del Programa de Capacitación Operadores – Gcia Operaciones
  – Operador del Sistema de Transporte de Energía Eléctrica de Alta Tensión
  – Despachante de Generación
• HIDRONOR S.A. (1979-1993)
  – Operador del Sistema de 500 kV
  – Auxiliar Técnico de Protecciones Eléctricas
  – Oficial Electricista
• NESTLÉ URUGUAY (1976-1978)
  – Operador de Sala de Máquinas

Módulo I: Simbología en planos eléctricos:

Identificar de acuerdo a las normativas, que representa los símbolos de los distintos componentes eléctricos que pueden encontrarse en un plano.

Click aquí para ver PDF con Presentación del Módulo I

Módulo II: Elenco de planos en un proyecto de una ET:

¿En qué consiste un elenco de planos? ¿ Para qué nos sirve? La importancia de que todos los usuarios, conozcan claramente cuál es la última revisión del plano con el que se va a trabajar, como así también, de disponer en lugar seguro de la ET de todos los planos en digital o en papel para campo, y en los distintos niveles de tensión.

Módulo III: Revisión de planos:

Conocer las distintas etapas, y en consecuencia, las distintas revisiones que puede tener un plano en un determinado proyecto. La importancia de actualizarlos y documentar los cambios, cuando se realizan modificaciones en la instalación.

Módulo IV: Tipo de Planos que se encuentran en una ET:

Planos eléctricos, civiles, esquemas funcionales y constructivos de paneles de protección, comunicaciones, Planos Unifilares, Funcionales de campo, Trifilares, planilla de conexionado, planos funcionales de equipo, celdas de MT, etc.

Marcar la importancia de conocer dónde encontrarlos, y de mantener los mismos correctamente identificados. Esto posibilitará el fácil acceso a ellos sin demoras.

Una vez mencionado los distintos tipos de planos. Se buscará que los participantes, reconozcan cuales son los principales planos que describen el funcionamiento operativo de los diferentes campos, y equipos en una ET. Para finalmente, concentrarnos en los planos eléctricos. Que será en lo que nos enfocaremos de aquí en adelante.

Módulo V: Descripción de tableros existentes en una ET:

Describir qué tipos, cuál es su función, y donde se encuentran físicamente dependiendo la ET, los tableros de protección y control, tableros de comando de cada campo, tableros de comunicación, API, cajas de comando de transformador, etc.

Marcar la importancia de saber diferenciarlos a la hora de operar y/o rastrear fallas en los circuitos.

Conocer cuál es su codificación, para luego identificarlos en los planos.

Módulo VI: Repaso: Principio de funcionamiento (Función y limitaciones) de los principales elementos y equipos de maniobra en la ET.

• Tipos de configuración de una ET (Simple barra, doble barra con acop, etc.)
• Interruptor
• Seccionador de barra y LAT/Transformador.
• Protecciones eléctricas. TI y TV
• Transformador de potencia y reactor.
• Tipos y niveles de tensión en una ET. ¿A qué circuitos están asociados?

Módulo VII: Repaso: Enclavamientos. Conceptos de enclavamiento sobre equipos de maniobra:

Reconocer las lógicas de enclavamientos. Identificar las restricciones de operación que existe entre equipos, ¿porque son necesarias? ¿Cómo se logran? ¿Con qué criterio se arman dependiendo el equipo al cual se le restringirá su operación? ¿Qué pasaría si no estuvieran en la instalación?

Las diferencias que existen, de acuerdo al equipo en cuestión, (celdas de Media Tensión, interruptores, Seccionadores de PAT y Línea, etc.).

En este punto además, se propone armar un apartado especial, resaltando su importancia a nivel seguridad de las personas y los equipos.

Remarcando también, lo importante de la verificación del correcto funcionamiento de la lógica de enclavamiento en cada uno de los equipos, y de dar aviso en caso de detectar defectos.

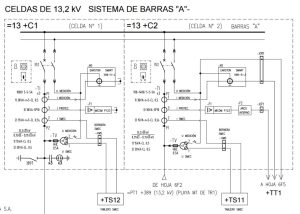

Módulo VIII: Lectura y comprensión de planos eléctricos:

Luego de la presentación general de cada tipo de plano eléctrico, y de haber marcado sus diferencias por el tipo de información que contiene cada uno.

Se buscará, lograr la lectura y comprensión de estos.

Se buscará en los participantes, adquirir la habilidad de leer las interconexiones entre los distintos equipos, que cable piloto y vena los interconecta, qué ocurre cuando una señal, comando, llave, predispositor cambia de estado (On a Off, encendido a desconectado o viceversa) en las principales lógicas.

¿Cómo se encuentra dibujado el plano funcional antes de suponer un cambio de estado en la lógica a analizar?

Se buscará realizar el análisis y la comprensión de las distintas lógicas que se encuentran en los planos mencionados:

• Circuitos de cierre y apertura de seccionadores. Lógicas de enclavamientos.
• Circuitos de cierre, apertura, anti bombeo y discrepancia de polos en interruptor de 132kV.
• Tipos de circuito de fuerza motriz del accionamiento: Compresor, bomba hidráulica, carga de resortes.
• Comando de RBC de transformadores de potencia, circuitos de refrigeración y protecciones propias.
• Seguimiento de circuitos de medición/protección en un plano Trifilar de campo.
• Identificación de bornes, conexiones internas, contactos auxiliares de reserva, etc. en caja de comando de un equipo de maniobra, (Leída en plano funcional de equipo).
• Circuitos de alarmas y señalización.
• Interpretación de las planillas de conexionado.

Sobre estos circuitos, se buscará con ejemplos, comprender las distintas lógicas.

Lógicas principales, tales como lógicas de enclavamiento, comando de cierre interruptor, de sincronismo, etc, como también lógicas secundarias, las cuales pueden ser lógicas de autoretención, Lógicas de condicionamiento (AND, OR, etc), relé repetidor, relé temporizador, etc.

Se propone como mínima condición, trabajar sobre la comprensión de:

• Planos Unifilares
• Planos Trifilares
• Planos funcionales de Campo
• Planos funcionales de equipo
• Planilla de conexionado.

Para estos tipos de planos, se buscará describir.

Qué son, cuál es su función, qué información contienen, cómo se interpretan, qué diferencia hay entre ellos.

Módulo IX: Selección de plano según la información requerida:

¿Dónde se debe buscar la información cuando se requiera conocer algún dato particular de la instalación?

Por ejemplo. Cuando surja la necesidad de revisar el circuito de un medidor o una protección, la lógica de enclavamiento de un equipo de maniobra, conocer cómo está armada la agrupación de alarmas, la distribución de los circuitos de Vcc, conocer el origen/destino de los distintos circuitos asociados a núcleos de un TI/TV, el número de borne donde se encuentra la tensión RN de un multimedidor, las alarmas y disparos de las protecciones propias del transformador, etc.

¿En qué plano debiera buscar una u otra información?

Evaluacion parte teórica.

Parte práctica:

La parte práctica se puede solicitar para cursos presenciales en planta, se hace a medida del cliente y tiene una duración de 18hs.
