¿Por qué es necesario medir la resistencia de aislamiento en instalaciones eléctricas?

La medición de la resistencia de aislamiento es una técnica de mantenimiento predictivo que permite detectar el deterioro del aislamiento de cables, motores y transformadores antes de que ocurra una falla en servicio. El aislamiento eléctrico se degrada con el tiempo por la acción combinada de temperatura, humedad, contaminantes, vibraciones mecánicas y envejecimiento del material dieléctrico. Un aislamiento deteriorado puede provocar corrientes de fuga que generan calentamiento local, arcos eléctricos, fallas a tierra o cortocircuitos, con riesgo de incendio, daño al equipo y accidentes al personal. Medir periódicamente la resistencia de aislamiento y comparar los valores con mediciones anteriores permite identificar tendencias de deterioro y programar intervenciones de mantenimiento antes de la falla.

¿Qué es el índice de polarización (IP) y qué información aporta sobre el estado del aislamiento?

El índice de polarización (IP) es la relación entre la resistencia de aislamiento medida a los 10 minutos y la medida a 1 minuto de aplicación de tensión de prueba. En un aislamiento en buen estado, la resistencia aumenta con el tiempo porque las corrientes capacitiva y de absorción decaen, dejando solo la corriente de fuga (que es pequeña); por eso el IP es mayor que 2. En un aislamiento deteriorado o húmedo, la corriente de fuga domina desde el inicio y la resistencia no aumenta significativamente con el tiempo, resultando en un IP cercano a 1. Valores de IP superiores a 2 indican aislamiento aceptable; entre 1,5 y 2 requieren atención; por debajo de 1,5 indican aislamiento en mal estado que no debe energizarse. El IP se usa principalmente para evaluar el aislamiento de bobinados de motores y transformadores.

¿Qué diferencia hay entre la verificación con meghómetro y la prueba VLF en cables?

La medición con meghómetro aplica una tensión de CC (típicamente entre 500 V y 5 kV según el nivel de tensión del cable) y mide la resistencia de aislamiento en megaohms. Es una prueba rápida y práctica para evaluar el estado general del aislamiento y detectar degradación o humedad, pero no es suficientemente estresante para revelar defectos incipientes en cables de media tensión con aislamiento XLPE o EPR. La prueba VLF (Very Low Frequency, típicamente a 0,1 Hz) aplica una tensión CA a muy baja frecuencia (típicamente entre 1 y 3 veces la tensión nominal del cable) durante un tiempo definido. Es más efectiva para detectar defectos localizados en el aislamiento de cables de media tensión que no son visibles con la medición de resistencia de CC, y es la prueba recomendada para la verificación de cables de media tensión después de instalación o reparación.

¿Cuáles son los factores que afectan la resistencia de aislamiento y cómo se corrigen las mediciones?

Los principales factores que afectan la resistencia de aislamiento son: la temperatura (la resistencia disminuye exponencialmente con el aumento de temperatura; se aplica un factor de corrección para normalizar las mediciones a una temperatura de referencia, generalmente 20°C o 40°C), la humedad (el agua reduce drásticamente la resistencia; mediciones con humedad relativa superior al 80% pueden no ser representativas del estado real), la contaminación superficial (polvo, aceite o suciedad crean caminos de conducción que reducen la resistencia medida), y la duración de la aplicación de tensión (la resistencia aumenta con el tiempo de medición a medida que las corrientes transitorias decaen). Para comparar mediciones de diferentes fechas es fundamental aplicar los factores de corrección de temperatura y realizarlas en condiciones similares de humedad.

¿Cuánto dura el curso y en qué modalidades se dicta?

El curso tiene una duración de 12 horas en 2 módulos y se dicta en tres modalidades: asincrónica, online en vivo y presencial en planta. Requiere conocimientos previos de electricidad básica. La metodología incluye exposición dialogada con presentaciones PowerPoint, análisis de casos reales, ejercicios individuales y grupales y debate entre participantes.

Curso: Materiales y Mediciones de Aislamiento Eléctrico -

Curso: Materiales y Mediciones de Aislamiento Eléctrico

Instructor: Tec. Jorge Roisman

El participante aprenderá a:

Destinatarios

Personal técnico de Proyectos, Mantenimiento y Operaciones.
Requisitos: Poseer conocimientos de electricidad básica.

Metodología

• Exposición dialogada del instructor con presentaciones Powerpoint.
• Análisis de casos reales.
• Realización de ejercicios individuales.
• Realización de ejercicios grupales.
• Debate entre los participantes.

Acerca del instructor

Tec. Jorge Roisman

• Posee experiencia de 40 años en la industria petrolera (Schlumberger, Halliburton, YPF, Alpha Ingeniería) en el área de Operación y Mantenimiento de sistemas NON-STOP, tanto sistemas electricos como electrónicos de control, y en el área de proyectos de distribución de Energía para áreas petroleras en B.T y M.T.

• En YPF ingresó en 1975 en Operaciones Especiales (Perfilaje y Punzado) trabajando en los Yacimientos de la Regional Oeste (Neuquen, Río Negro y Mendoza), En 1993 pasó al area de Energía. Accedió a la jubilación en 2006 y continuó en Rincón de los Sauces, Sierra Barrosa y Loma La Lata hasta 2009 como contratado. Fué miembro Integrante del grupo “Best Practice Team” sobre protecciones contra descargas atmosféricas y sobretensiones durante 1998 a 2000.

• Ha sido instructor en empresas como YPF, EDIN Training, Fundación Potenciar y otras.

• Cursó hasta 3° año de Ingenieria Electrónica, años 1971 – 1974 en la UTN, FRBA. Durante los años 1998 a 2002 ha realizado cursos de posgrado en la Universidad Nacional del Comahue sobre Sistemas de Potencia, Protecciones, PLC, Automatizacion y Sistemas de Puesta a Tierra dictado por el Prof. J.C. Arcioni.

• Supervisó el proyecto de electrificación de las Areas Meseta Alta y Centro Este en la Provincia de Río Negro, para la U.T.E. Petróleos Sudamericanos S.A. – NECON S.A. El proyecto concluyó en noviembre de 2014.

• En 2018 y 2019 trabajó como Representante Técnico en Electromontajes Badía para Tecpetrol, obra Electrificación de yacimiento Fortín de Piedra, Neuquen y con Protección Catódica del Comahue para el Servicio de medición de puesta a tierra en plantas de rebombeo de petróleo de la empresa OLDELVAL.

• Es consultor independiente en Sistemas de Puesta a Tierra y Protección contra Descargas Atmosféricas

Temario

Módulo 1: Propiedades físicas de materiales aislantes y conductores
• Constitución de la materia, enlaces metálico, iónico y covalente
• Materiales aislantes y conductores
• Propiedades físicas: Conductividad, resistividad, conductividad térmica, densidad, rigidez dieléctrica, resistencia a la tracción, coeficiente de dilatación
• Constitucion
• Materiales conductores; cobre, aluminio, hierro, acero cobreado
• Materiales aislantes: Cerámicos, poliméricos y barnices

Módulo 2: Mediciones de aislamiento eléctrico
• Porqué es necesario medir la resistencia de aislamiento
• Factores que afectan la resistencia de aislamiento

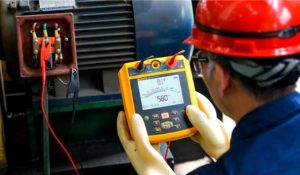

• Instrumentos necesarios (Meghómetro)
• Componentes de la corriente de ensayo:
a) Corriente capacitiva
b) Corriente de absorción
c) Corriente de conducción o fuga
• Pruebas de diagnóstico mas utilizadas:
a) Medida puntual a corto plazo
b) Medición basada en el tiempo de aplicación de tensiones
c) Indice de polarización IP
d) Relación de absorción dieléctrica DAR
• Verificación de la aislación en instalaciones de Baja Tensión (Norma AEA 90364 parte 7: 771-23)
• Medición de la resistencia de aislación en cables con meghómetro
• Verificación de cables de Media Tension con VLF
• Verificación de aislamiento en motores y transformadores
